m.2 ssd를 장착하면 보통의 메인보드에서는 멀쩡한 SATA 커넥터가 죽어버림
각 메인보드별로 다른데 내가 사용하는 GIGABYTE B450M AORUS ELITE의 경우에는 아래와 같이 레인을 공유한다고 함
해당 정보는 인터넷에선 찾기 힘들며 메인보드 사용설명서에 잘 나와있음
다른 메인보드는 인터넷에도 잘 나와있는데 기가바이트의 경우에는 홈페이지에도 안나와있음...
메인보드 윗쪽에 있는게 M2A 소켓(최고 속도 낼 수 있음)
m.2를 윗쪽에 꽂을 경우 ASATA3 1, 2번이 죽어버림
메인보드 아래쪽에 있는게 M2B 소켓(최고 속도 못냄, m.2 2개 끼울거 아니면 여기엔 꼽지 말 것)
m.2를 아래쪽에 꽂을 경우 SATA3 2, 3번이 죽어버림

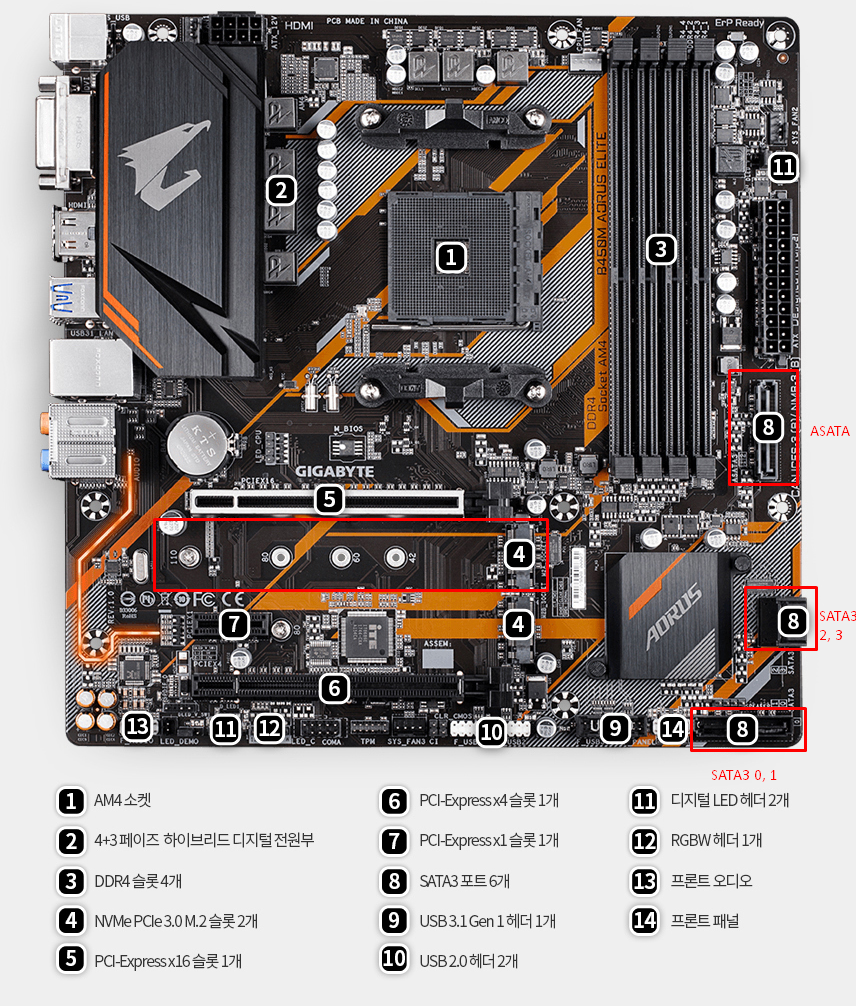

그럼 ASATA3 1, 2번과 SATA3 2, 3번은 어디인가하면, 아래 스샷을 참고
4번의 빨간박스가 M2A이며 최고속도 낼 수 있는 슬롯이며, 여기에 꽂을 경우 8번 ASATA쪽이 죽어버림
즉 m.2 SSD 하나 쓰는경우가 대부분이니 교체작업할 때 ASATA에 꽂아둔 HDD는 아래쪽 SATA3에 꼽아서 다시 본체 여는일 없기를 바람
구매 후 설명서 다 버리는 사람도 많은데 인터넷에서 쉽게 확인할 수 있게 페이지 만들어두면 참 좋을텐데 아쉽...
